Plage de pression et configuration de sécurité : liste de contrôle de l'ingénieur de terrain pour la sélection du compresseur

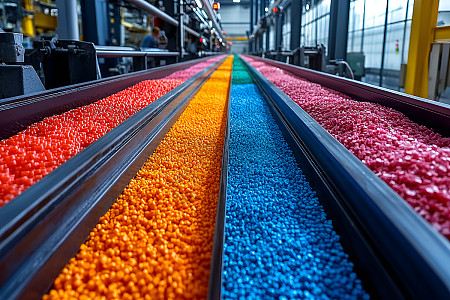

Le trimestre dernier, j'ai été appelé dans une usine de plastique en Thaïlande. Leur chaîne de production était en panne depuis 18 heures. La cause profonde ? Un compresseur d'air à vis qui fonctionnait parfaitement depuis trois ans s'est soudainement grippé du jour au lendemain.

Lorsque j'ai retiré les bûches, l'alarme de température élevée s'était déclenchée, mais le capteur thermique n'a jamais été connecté au circuit d'arrêt d'urgence. Le compresseur a continué à fonctionner jusqu'à ce que le rotor se soude au carter.

Cet incident n'était pas une panne de machine. C'était un échec de configuration.

Au fil des années, j’ai vu des histoires similaires partout dans le monde, depuis les sites pétrochimiques du Moyen-Orient jusqu’aux usines de transformation alimentaire en Europe. Le fil conducteur est rarement le type de compresseur. Il s'agit presque toujours d'un oubli de configuration de sécurité par rapport à la pression de fonctionnement réelle.

Ce guide n'est pas un document théorique. Il s'agit d'une liste de contrôle pratique tirée de pannes réelles, couvrantcompresseur d'air à vis, pistons haute pression et unités centrifuges, afin que vous puissiez adapter les couches de protection appropriées à votre plage de pression spécifique.

Plage basse pression (jusqu'à 15 bar / 220 psi) — Les risques cachés dans les systèmes « simples »

Il s'agit de la bande de pression la plus courante et lacompresseur d'air à visdomine cet espace. Parce que ces systèmes sont perçus comme « standards », de nombreux opérateurs supposent qu’une protection de base est suffisante. En pratique, je constate trois lacunes récurrentes :

1. Logique de température, pas seulement des interrupteurs de température

De nombreux compresseurs à vis de modèle de base utilisent un simple interrupteur de température bimétallique. Il se déclenche à 120°C, mais à ce moment-là, l'huile est déjà cokée. Un compresseur d'air à vis correctement configuré doit inclure un capteur RTD PT100 avec un verrouillage logique câblé, et pas seulement une alarme logicielle dans l'automate. Le contrôleur doit physiquement couper l'alimentation à 110°C et nécessiter une réinitialisation manuelle. Cette fonctionnalité unique évite 70 % des pannes prématurées de rotor que je rencontre dans le monde.

2. Surveillance de la pression différentielle à travers le filtre à huile

Un filtre à huile bouché prive les roulements de faim. La plupart des groupes compresseurs surveillent uniquement la pression de refoulement finale. Mais un bien spécifiécompresseur d'air à visdevrait avoir un interrupteur delta-P à travers le filtre à huile. Lorsque la différence de pression dépasse 2,5 bars, le contrôleur doit signaler une alerte de service avant que la vanne de dérivation ne s'ouvre et que l'huile non filtrée ne circule. Il s’agit d’un module complémentaire peu coûteux qui s’amortit en une seule révision évitée.

3. Protection de phase et vérification de la rotation

J'ai constaté des dégâts de rotation inversée en Indonésie, au Nigeria et au Brésil, toujours après une reconnexion électrique du site. Un compresseur à vis correctement configuré doit inclure un relais de séquence de phases qui empêche physiquement le démarrage si la rotation est incorrecte. Ce n’est pas facultatif ; c'est une couche fondamentale qui doit être précisée dans chaque bon de commande.

Pour un fonctionnement à basse pression, un compresseur d'air à vis à double lobe doté de ces trois protections offre le meilleur équilibre entre fiabilité et sécurité. N'acceptez pas un package dépourvu de protection thermique et de phase câblée, quel que soit l'avantage de prix.

Plage de pression moyenne (15 à 40 bars / 220 à 580 psi) — Gestion des cascades thermiques dans les compresseurs à pistons

Dès que l’on franchit 15 bars, le marché s’oriente vers les compresseurs à pistons multi-étages. Le défi en matière de sécurité ici ne réside pas uniquement dans le confinement de la pression, mais dans la gestion du gradient thermique.

Il y a quelques années, j'ai enquêté sur un incendie dans une usine de préformes PET en Inde. Un compresseur à piston à deux étages a rencontré un refroidisseur intermédiaire bloqué. La température de refoulement du deuxième étage s'est élevée à 230°C, enflammant des dépôts de carbone dans la soupape de refoulement. La flamme est revenue dans le carter.

L'enquête a révélé que le compresseur surveillait uniquement la température de refoulement finale. L'étage intermédiaire n'avait pas de protection indépendante.

Pour les unités à pistons moyenne pression, je recommande trois niveaux de sécurité non négociables :

•  Surveillance indépendante de la température à chaque étape de compression.Chaque décharge de cylindre doit avoir son propre thermocouple, et le PLC doit déclencher un arrêt si un étage dépasse sa limite de conception, et pas seulement la sortie finale.
• Soupapes de sécurité mécaniques avec indicateurs révélateurs.Dans les services à haute pression, les soupapes de sécurité peuvent se soulever et se réinstaller mais ne parviennent pas à se fermer complètement, provoquant des micro-fuites. Spécifiez les vannes avec un levier de levage et un indicateur visuel afin que les opérateurs puissent confirmer si la vanne s'est déchargée. Ceci est particulièrement important dans les sites distants ou sans surveillance.
• Purgeurs de condensats automatisés avec sauvegarde manuelle.L'humidité est inévitable en compression moyenne pression. Les vidanges automatiques échouent : j'ai vu des bobines de solénoïde brûler dans des environnements humides. Chaque purge automatique doit être accompagnée d'une vanne d'isolement et de vidange manuelle, avec une procédure écrite pour une vérification manuelle hebdomadaire.

Plage de haute pression (au-dessus de 40 bars / 580 psi) — La norme API comme référence

Pour les applications dépassant 40 bars (stations de remplissage de gaz, tests de pipelines ou surpression d'azote à haute pression), la configuration de sécurité passe des meilleures pratiques aux codes d'ingénierie. Dans ce domaine, le compresseur d’air à vis est rarement utilisé ; des unités à piston ou à membrane prennent le relais. Cependant, les principes de sécurité se chevauchent.

Sur la base des exigences de tuyauterie API 618 (compresseurs à pistons) et ASME B31.3, voici ce que chaque ensemble haute pression doit inclure :

1. Double protection contre la surpression en série.Une seule soupape de décharge est insuffisante. La configuration doit inclure une soupape de décharge primaire réglée à 5 % au-dessus de la pression de fonctionnement et une soupape secondaire réglée à 8 %, évacuant vers un collecteur de ventilation sécurisé. Ce licenciement a permis d'éviter des ruptures catastrophiques dans deux usines avec lesquelles j'ai travaillé aux États-Unis.

2. Surveillance des vibrations et des chutes de tiges.Les compresseurs à piston haute pression subissent des contraintes mécaniques importantes. Je recommande fortement

•  Sondes de proximité sur chaque guide de traverse pour détecter l'usure de l'anneau cavalier
•  Transducteurs de vibrations sur chaque culasse, avec logique d'arrêt si vitesse dépasse 25 mm/s

3. Pression d'huile de carter avec arrêt faible.En service haute pression, la pression d'huile maintient les roulements et fait également fonctionner les déchargeurs à contrôle de capacité. Un interrupteur de faible pression d'huile qui arrête immédiatement le conducteur est obligatoire : il ne s'agit pas d'un voyant d'avertissement, mais d'un relais d'arrêt physique.

Compresseurs centrifuges — La protection contre les surtensions est une protection du personnel

Les compresseurs centrifuges fonctionnent à des vitesses très élevées, souvent avec de grandes roues. L'événement de sécurité le plus dangereux n'est pas la surpression, mais la surtension.

Lorsqu'un compresseur centrifuge subit une poussée, le rotor peut se déplacer axialement de plusieurs millimètres en millisecondes. La vibration qui en résulte peut rompre la tuyauterie de refoulement. J'ai vu une surtension dans une usine chimique européenne cisailler une bride en acier inoxydable de 10 pouces.

Pour les unités centrifuges, ces sécurités ne sont pas négociables :

•  Contrôle anti-surtension avec vannes de soufflage à action rapide dédiées.Le temps de réponse de la vanne doit être inférieur à 1 seconde. Lors de la spécification, demandez au fournisseur le rapport de test de réponse échelonnée de la vanne. S’ils ne peuvent pas le fournir, considérez cela comme un signal d’alarme.
•  Surveillance de la position axiale (usure des butées).Deux sondes de proximité indépendantes mesurant le déplacement de l'arbre doivent être installées. Si le mouvement axial dépasse 0,3 mm (en fonction de la conception du rotor), le système doit lancer un arrêt contrôlé avant la défaillance des butées.
• Joints à gaz secs avec surveillance du débit de ventilation.Pour les applications avec des gaz dangereux, les joints à gaz secs tandem sont standard. Mais la vraie sécurité réside dans le débitmètre d’évacuation des fuites. Une augmentation progressive du débit de ventilation indique une détérioration du joint et fournit des semaines d'alerte précoce, si la surveillance est installée et suivie.

Trois règles de sécurité universelles – quel que soit le type de compresseur que vous choisissez

Sur tous les sites que j'ai visités dans le monde, qu'il s'agisse d'un compresseur d'air à vis dans une mine australienne, d'un compresseur à piston dans une installation gazière russe ou d'une unité centrifuge dans une raffinerie allemande, ces trois règles s'appliquent :

1.  Vannes d'isolement manuelles au refoulement du compresseur.Les arrêts électroniques peuvent échouer. Un robinet à tournant sphérique physique ou un robinet-vanne au niveau de la bride de refoulement donne aux opérateurs la possibilité d'isoler le compresseur du système en cas d'urgence, même si le système de contrôle ne répond pas.
2. Regard sur les systèmes lubrifiés.Pour les compresseurs à vis noyés dans l’huile, le voyant de la conduite de retour d’huile est un dispositif de sécurité simple et négligé. Si vous ne voyez pas l'huile s'écouler pendant le fonctionnement en charge, la conduite de récupération d'huile est bloquée. Sans cette confirmation visuelle, le compresseur perdra progressivement de l'huile, entraînant un manque de roulements. Je recommande de spécifier un voyant sur chaque compresseur d'air à vis inondé d'huile comme élément standard.
3.  Dossiers d'étalonnage pour chaque capteur de pression et de température.Je ne saurais trop insister sur ce point. Un capteur qui indique 5°C bas mettra en échec toute votre configuration de sécurité. Assurez-vous que votre fournisseur fournit des certificats d'étalonnage en usine traçables aux normes internationales (ISO 17025). De plus, planifiez un réétalonnage annuel : il s’agit de l’investissement de sécurité le plus rentable que vous puissiez faire.

Faire le choix final – Une matrice de décision basée sur votre devoir

Si vous êtes en phase de planification d'une nouvelle station de compression, voici un cadre simplifié que je partage avec les clients lors des évaluations de site :

Pourquoi c’est important – Au-delà de la conformité

J'ai travaillé sur des systèmes de compresseurs sur six continents. Les opérateurs les plus performants ne considèrent pas la configuration de la sécurité comme une ligne de coûts. Ils y voient une assurance qui rapporte des dividendes en termes de disponibilité, de prévisibilité de la maintenance et de confiance du personnel.

Un compresseur d'air à vis correctement configuré, doté d'une protection thermique et d'un filtre appropriés, durera trois à cinq ans plus longtemps qu'une unité mal configurée, avec 40 % d'arrêts imprévus en moins. Un compresseur à piston bien instrumenté vous alertera en cas de panne du refroidisseur intermédiaire des semaines avant qu'il ne devienne un risque d'incendie. Une unité centrifuge protégée contre les surtensions gardera votre tuyauterie intacte pendant toute la durée de vie nominale de 20 ans.
